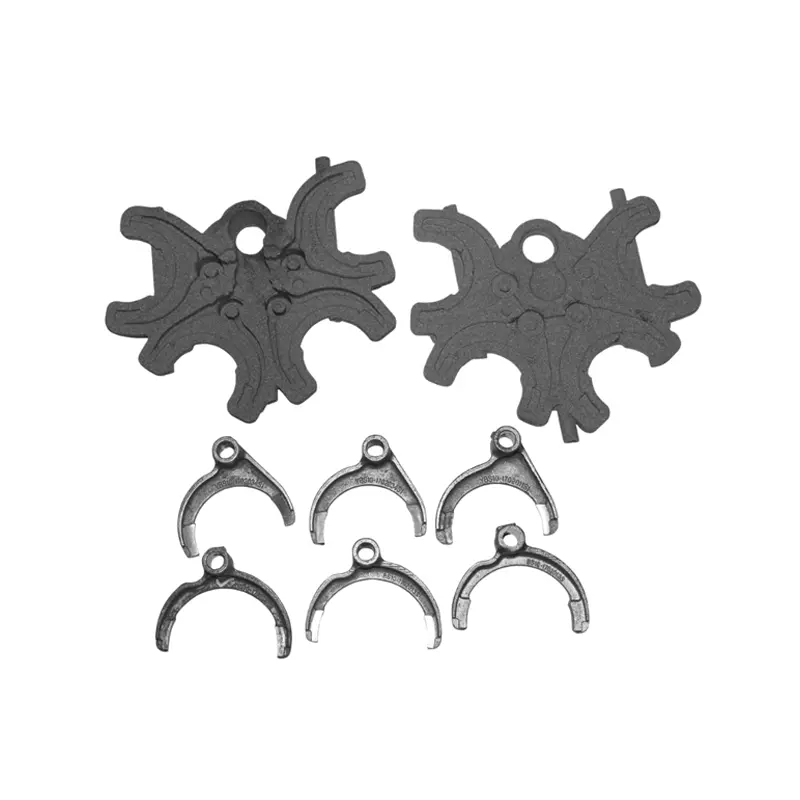

So wählen Sie Autogussteile für Autostrukturen aus

Sie sind für eine Aufhängungskomponente oder Fahrgestellhalterung verantwortlich, die zig Millionen Lastzyklen überstehen, Crash-Leistungsnormen erfüllen, die Ermüdungsvalidierung bestehen und dennoch einem Gewichtsziel entsprechen muss, das mit jedem Programmzyklus immer strenger wird. Die Materialwahl ist nicht abstrakt – sie hat reale Auswirkungen auf die Werkzeugkosten, die Produktionsvorlaufzeit, die Lieferantenqualifikation und letztendlich darauf, ob das Teil im Einsatz funktioniert. Bei einem großen Teil der strukturellen Automobilanwendungen stehen Automobilgussteile im Mittelpunkt dieser Entscheidung, und die Auswahllogik ist differenzierter, als jede vereinfachte Materialvergleichstabelle vermuten lässt. Was diese Entscheidung wirklich schwierig macht, ist die Tatsache, dass Strukturteile kein einheitliches Leistungsprofil aufweisen. Ein Achsschenkel, eine Hilfsrahmenhalterung und ein Batteriegehäuse eines Elektrofahrzeugs tragen alle die Bezeichnung „strukturell“, sind jedoch unterschiedlichen Belastungspfaden, unterschiedlichen Korrosionsumgebungen, unterschiedlichen Gewichtsempfindlichkeiten und unterschiedlichen Realitäten des Fertigungsvolumens ausgesetzt. Das Verständnis, wie Materialtyp und Gussprozess mit diesen Variablen interagieren – und wo es tatsächlich zu Kompromissen kommt – ist es, was ein genau spezifiziertes Teil von einem Teil unterscheidet, das nachgelagerte Probleme verursacht.

Was definiert eine strukturelle Anforderung im Automobilkontext?

Der Begriff „strukturell“ bezieht sich im Automobilbau auf Komponenten, die Lasten zwischen wichtigen Fahrzeugsystemen transportieren – darunter Karosserie, Aufhängung, Antriebsstrang und Insassenrückhaltesysteme. Diese Teile unterliegen Ermüdungsbelastungen, Stoßereignissen und anhaltenden Belastungsbedingungen, denen kosmetische oder Zierteile niemals ausgesetzt sind.

Die Strukturklassifizierung ist für die Gussauswahl wichtig, da sie die Leistungsuntergrenze festlegt:

• Ermüdungslebensdauer: Strukturteile wechseln während der gesamten Lebensdauer des Fahrzeugs unter Straßenlast. Das Gussmaterial muss der Rissentstehung und -ausbreitung bei wiederholter Belastung widerstehen und darf nicht nur Spitzenlasten standhalten.
• Schlagfestigkeit: Crashrelevante Strukturbauteile müssen Energie aufnehmen oder umleiten, ohne dass es zu einer katastrophalen Fragmentierung kommt. Duktilität – die Fähigkeit, sich vor dem Bruch zu verformen – ist ebenso wichtig wie die Streckgrenze.
• Dimensionsstabilität: Strukturgussteile dienen häufig als Positionierungselemente für andere Komponenten. Die Maßhaltigkeit während eines Produktionslaufs wirkt sich auf die Montagequalität und die NVH-Leistung aus.
• Oberflächenintegrität: Porosität, Schrumpfung und Kaltstellen im Gussstück wirken sich auf die Ermüdungsleistung auf eine Weise aus, die bei der Eingangskontrolle nicht immer sichtbar ist. Prozesskontrolle und zerstörungsfreie Bewertung sind wichtig.

Jede dieser Anforderungen beeinflusst, welche Gussmaterial- und Prozesskombination für eine bestimmte Anwendung sinnvoll ist.

Wie vergleichen sich die Kerngussmaterialien für den strukturellen Einsatz?

Die Materialauswahl ist der Ausgangspunkt für die meisten strukturellen Gussentscheidungen, und die Auswahl beschränkt sich in der Regel auf eine Handvoll Legierungsfamilien mit bewährter Erfolgsbilanz in Automobilanwendungen.

Grauguss

Grauguss ist die historische Basis für viele strukturelle Gussteile – Bremsscheiben, Motorblöcke, Getriebegehäuse. Seine Graphitflocken-Mikrostruktur sorgt für gute Dämpfung und Druckfestigkeit und lässt sich vorhersehbar bearbeiten. Die Einschränkung für strukturelle Anwendungen ist die Sprödigkeit: Grauguss bricht, anstatt sich bei Stößen zu verformen, was es schlecht für Teile geeignet macht, die Crash-Ereignisse oder starke Stoßbelastungen überstehen müssen.

Für nicht crashrelevante Strukturteile – Motorlager in bestimmten Konfigurationen, einige Gehäusekomponenten – bleibt Grauguss sinnvoll, wenn seine Dämpfungseigenschaften und Bearbeitbarkeit die Wahl rechtfertigen. Für Aufhängungs- und Fahrwerkskomponenten, die dynamischen Belastungen und potenziellen Stößen ausgesetzt sind, ist dies im Allgemeinen nicht die geeignete Wahl.

Sphäroguss

Sphäroguss – auch als Kugelgraphitguss oder Kugelgraphitguss bezeichnet – verändert die Mikrostruktur durch die Einführung kugelförmiger Graphitknötchen anstelle von Flocken. Das Ergebnis ist eine dramatische Verbesserung der Duktilität und Schlagfestigkeit im Vergleich zu Grauguss, während ein Großteil des Steifigkeitsvorteils erhalten bleibt, den Eisenmaterialien gegenüber Aluminium haben.

Für strukturelle Gussteile im Automobilbereich, bei denen Festigkeit, Ermüdungsbeständigkeit und Schlagfestigkeit erforderlich sind, deckt Sphäroguss ein breites Anwendungsspektrum effektiv ab:

• Achsschenkel und Radträger
• Querlenkerhalterungen und Hilfsrahmenkomponenten
• Differential- und Achsgehäuse
• Hochleistungs-Aufhängungsglieder

Der Gewichtsnachteil im Vergleich zu Aluminium ist real, aber bei Teilen, deren Querschnitt durch andere Verpackungsfaktoren eingeschränkt ist, kann die höhere Festigkeit pro Volumen von Sphäroguss zu einem dünnwandigeren Teil führen, was den Dichteunterschied teilweise ausgleicht.

Aluminiumlegierungen

Aluminiumgusslegierungen sind zur Standardwahl für strukturelle Automobilteile geworden, bei denen Gewichtsreduzierung ein vorrangiges Programmziel ist – was einen zunehmenden Anteil neuer Fahrzeugprogramme beschreibt, insbesondere bei elektrifizierten Antriebssträngen.

Der Dichtevorteil von Aluminium gegenüber Eisen ist erheblich und führt direkt zu einer Reduzierung der ungefederten Masse der Aufhängungskomponenten, was messbare Auswirkungen sowohl auf die Fahrdynamik als auch auf die effektive Reichweite von Elektrofahrzeugen hat. Strukturelle Aluminiumgussteile sind heute Standard in:

• Vordere und hintere Hilfsrahmen
• Achsschenkel und Querlenker für Performance- und EV-Anwendungen
• Batteriegehäuse und Strukturwannen
• Stoßdämpferbrücken und Federbeingehäuse

Der Nachteil besteht darin, dass Aluminiumlegierungen bei gleicher Querschnittsdicke im Allgemeinen eine geringere Ermüdungsfestigkeit aufweisen als Sphäroguss und eine sorgfältige Legierungsauswahl und Wärmebehandlung erfordern, um die mechanischen Eigenschaften zu erreichen, die strukturelle Anwendungen erfordern. Druckguss, Dauerformguss und Sandguss erzeugen alle unterschiedliche Eigenschaftsprofile von Aluminium, und die Wahl des Verfahrens wirkt sich ebenso stark auf die Leistung des Endteils aus wie die Auswahl der Legierung.

Magnesiumlegierungen

Magnesium ist leichter als Aluminium und wird für Strukturkomponenten im Innenraum verwendet – Instrumententafelträger, Sitzrahmen, Verteilergetriebegehäuse –, wo eine Gewichtsreduzierung wertvoll ist und die Korrosionsumgebung weniger aggressiv ist als der Unterboden. Bei strukturellen Gussteilen im Außenbereich, die Straßenspritzern und Temperaturwechseln ausgesetzt sind, schränken die Korrosionsanfälligkeit und die begrenzte Ermüdungsbeständigkeit von Magnesium die Anwendung ohne nennenswerte Schutzbehandlung ein.

Welcher Gießprozess passt zu welcher strukturellen Anwendung?

Materialauswahl und Prozessauswahl sind keine unabhängigen Entscheidungen. Die gleiche Legierung, die mit unterschiedlichen Verfahren gegossen wird, erzeugt Teile mit unterschiedlichen Mikrostrukturen, unterschiedlichen Porositätsgraden und unterschiedlichen erreichbaren Geometrien – allesamt Auswirkungen auf die strukturelle Leistung.

Sandguss für strukturelle Eisenteile

Sandguss wird nach wie vor häufig für Bauteile aus duktilem Gusseisen verwendet, insbesondere bei geringeren Produktionsmengen oder für größere Teile, bei denen sich die Werkzeugkosten nicht decken lassen. Der Prozess berücksichtigt komplexe Innengeometrien durch Entkernen, und Wanddickenschwankungen sind mit einer guten Prozesskontrolle in der Gießerei beherrschbar. Strukturelle Sandgussteile profitieren von einer kontrollierten Erstarrungspraxis und gezielten Tests zur Überprüfung der mechanischen Eigenschaften im tatsächlichen Gussstück und nicht von separat gegossenen Teststäben.

Druckguss für großvolumige Aluminium-Strukturteile

Aufgrund seiner Zykluszeiteffizienz und Maßhaltigkeit dominiert der Hochdruck-Druckguss die Massenproduktion von Aluminiumstrukturen. Die Herausforderung liegt in der Porosität: Im Druckguss eingeschlossenes Gas kann die Ermüdungsleistung verringern und eine Wärmebehandlung – die andernfalls die mechanischen Eigenschaften verbessern würde – ohne Blasenbildung erschweren.

Durch vakuumunterstütztes Druckgießen und Quetschgießen wird die Porosität so weit reduziert, dass eine Wärmebehandlung sinnvoll ist. Dadurch werden strukturelle Druckgussteile ermöglicht, die Ermüdungsanforderungen erfüllen, die zuvor nur durch teurere Verfahren erreichbar waren. Für strukturelle Anwendungen von Elektrofahrzeugen, bei denen das Produktionsvolumen hoch und die Gewichtsziele streng sind, sind diese Prozessvarianten zunehmend die Antwort.

Wie verändert die Umstellung auf Elektrofahrzeuge die Gussspezifikationen?

Der Übergang zu batterieelektrischen Fahrzeugen hat verändert, was Strukturgussteile leisten müssen, und zwar nicht nur im Hinblick darauf, welche Teile vorhanden sind, sondern auch im Hinblick auf die integrierten Funktionen, die diese Teile erfüllen müssen.

Batteriegehäuse und Strukturwannen gehören zu den wachstumsstärkeren Gussanwendungen in EV-Programmen. Diese Komponenten müssen:

• Tragen mechanische Lasten als Teil der Fahrzeugstruktur
• Schützen Sie Batteriezellen vor dem Eindringen bei einem Seiten- oder Bodenaufprall
• Verwalten Sie die Wärmeleistung durch integrierte Kühlkanäle
• Gegen das Eindringen von Wasser und Verunreinigungen abdichten

Die Kombination von Struktur-, Schutz- und Wärmemanagementfunktionen in einem einzigen Gussstück führt zu komplexen – manchmal sehr großen – Aluminiumdruckgussteilen, die darauf ausgelegt sind, mehrere zuvor getrennte Komponenten zu vereinen. Große strukturelle Druckgussteile, in der Branchendiskussion manchmal auch Megagussteile genannt, reduzieren die Anzahl der Teile und den Montageaufwand und bringen gleichzeitig eigene Herausforderungen in Bezug auf die Formskalierung, die Prozesssteuerung und die Entscheidungen zur Reparatur bzw. zum Austausch nach einem Schaden mit sich.

Bei Aufhängungs- und Fahrwerkskomponenten in Elektrofahrzeugen erhöht die zusätzliche Empfindlichkeit der ungefederten Massen, die durch schwere Batteriepakete entsteht, den Wert von Aluminium-Strukturgussteilen im Vergleich zu Eisenalternativen. Der technische Kompromiss zwischen Materialkosten, Werkzeuginvestitionen und Gewichtseinsparungen über den gesamten Lebenszyklus verschiebt sich zugunsten von Aluminium für einen größeren Anteil der Anwendungen in elektrifizierten Programmen als in entsprechenden Fahrzeugen mit Verbrennungsmotor.

Was sollten Ingenieure bewerten, bevor sie eine Casting-Auswahl abschließen?

Die Auswahlentscheidung ist eine Konvergenz von Materialeigenschaften, Prozessfähigkeiten, Programmvolumen, Kostenzielen und Lieferantenfähigkeit. Durch die Durchführung einer strukturierten Bewertung vor der Finalisierung einer Spezifikation wird das Risiko verringert, nach der Werkzeuginvestition Inkompatibilitäten zu entdecken.

Wichtige Bewertungspunkte:

• Lastfallanalyse: Welche Ermüdungszyklen, Spitzenlasten und Aufprallenergieniveaus muss das Teil überstehen? Dadurch wird die Materialeigenschaftsuntergrenze festgelegt.
• Empfindlichkeit des Gewichtsziels: Welchen Beitrag zur Gewichtsreduzierung soll das Gussteil leisten, und wie hoch ist die Kostentoleranz, um dies zu erreichen?
• Produktionsvolumen: Die Menge bestimmt, welche Prozesse wirtschaftlich sinnvoll sind. Ein Teil, das mit einer geringen jährlichen Stückzahl hergestellt wird, rechtfertigt möglicherweise nicht die Kosten für Druckgusswerkzeuge, selbst wenn der Prozess technisch ideal ist.
• Geometriekomplexität: Interne Durchgänge, variable Wandstärken und integrierte Merkmale beeinflussen, welche Prozesse die Geometrie ohne inakzeptable Kosten oder Ertragsverluste erzeugen können.
• Anforderungen an die Qualitätssicherung: Welche Prüfmethoden sind spezifiziert – Röntgen, CT-Scannen, Druckprüfung – und werden im Herstellungsprozess Gussteile hergestellt, die diese Prüfungen durchgängig bestehen?
• Anforderungen an Oberflächenbeschaffenheit und Bearbeitung: Gusszugaben und der Zustand der Oberfläche im Gusszustand wirken sich auf die nachgelagerten Bearbeitungskosten und die Maßhaltigkeit aus.

Anforderungen an die Lieferantenzertifizierung: Strukturgussteile für die Automobilindustrie erfordern häufig eine Zertifizierung des Qualitätssystems IATF 16949, eine PPAP-Einreichung und eine Materialrückverfolgbarkeit. Stellen Sie sicher, dass die Gießerei diese Anforderungen erfüllen kann, bevor Sie die Beziehung vorantreiben.

Wie wirkt sich die Leistungsfähigkeit des Lieferanten auf die Qualität von Strukturgussteilen aus?

Eine technisch korrekte Spezifikation führt nur dann zu Strukturgussteilen der beabsichtigten Qualität, wenn die Gießerei, die sie liefert, über die Prozessfähigkeit, Qualitätssysteme und metallurgischen Kenntnisse verfügt, um sie während des gesamten Produktionslaufs konsistent auszuführen.

Faktoren, die leistungsfähige Lieferanten für Strukturguss auszeichnen:

• Prozessüberwachung und -steuerung: Die Echtzeitüberwachung der Gießtemperatur, der Füllzeit, der Formtemperatur (für Druckguss) und der chemischen Zusammensetzung führt zu konsistenten Ergebnissen. Lieferanten, die auf regelmäßige Probenahmen statt auf kontinuierliche Überwachung setzen, führen zu vermeidbaren Abweichungen.
• Metallurgische Prüfmöglichkeiten: Dank betriebsinterner spektrografischer Analyse, Prüfung der mechanischen Eigenschaften und Mikrostrukturbewertung kann die Gießerei überprüfen, ob das von ihr gegossene Material den Spezifikationen entspricht, bevor die Teile die Anlage verlassen.
• Zerstörungsfreie Auswertungsfähigkeit: Mithilfe der Röntgen- oder CT-Scanfunktion, entweder intern oder durch einen qualifizierten Dienstleister, können interne Defekte erkannt werden, bevor die Teile in die Montage gelangen.
• Design-for-Manufacture-Input: Eine Gießerei mit technischen Fähigkeiten kann Merkmale im Gussdesign identifizieren, die Füllprobleme, Schrumpfung oder Verformung verursachen, und vor dem Schneiden der Werkzeuge Änderungen vorschlagen. Dieser Input verkürzt die Entwicklungszeit und erhöht die Wahrscheinlichkeit eines robusten Prozesses vom Start an.

Partnerschaft mit einem Lieferanten, der die strukturellen Anforderungen versteht

Automobilgussteile für Strukturanwendungen sind keine Massenware. Die Kombination aus Materialauswahl, Prozesskontrolle, Qualitätsüberprüfung und Anwendungswissen, die für die konsistente Herstellung von Teilen erforderlich ist, die den strukturellen Leistungsanforderungen entsprechen, ist das Unterscheidungsmerkmal zwischen einer Gießerei, die den Auftrag anbieten kann, und einer Gießerei, die ihn tatsächlich zuverlässig in Produktionsmengen liefern kann. Ruian Huazhu Machinery Co., Ltd. produziert Automobilgussteile für Struktur- und Funktionsanwendungen mit Fertigungskapazitäten für alle Eisen- und Aluminiumlegierungsfamilien und Prozesserfahrung in Anwendungen, bei denen mechanische Leistung und Qualitätskonsistenz entscheidende Anforderungen sind. Wenn Sie an einer Gussspezifikation für eine Strukturanwendung arbeiten – Materialoptionen bewerten, Prozessabläufe vergleichen oder die Leistungsfähigkeit eines Lieferanten für ein neues Programm bewerten – ermöglicht eine direkte Kontaktaufnahme ein technisches Gespräch, das auf den tatsächlichen Anforderungen des Teils basiert, und nicht auf einer allgemeinen Leistungsübersicht. Strukturgussentscheidungen, bei denen der richtige Fertigungspartner frühzeitig in den Prozess eingebunden wird, führen tendenziell zu besseren Ergebnissen als solche, bei denen die Gießerei erst nach der Festlegung des Entwurfs eingeschaltet wird.
